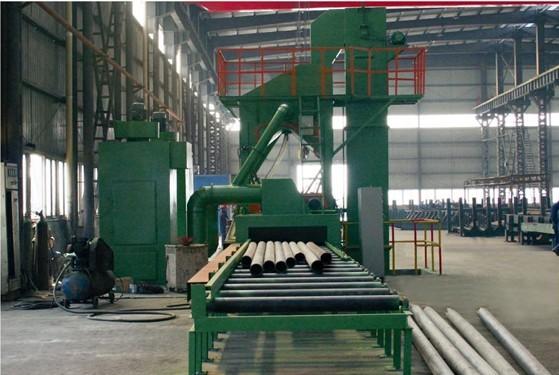

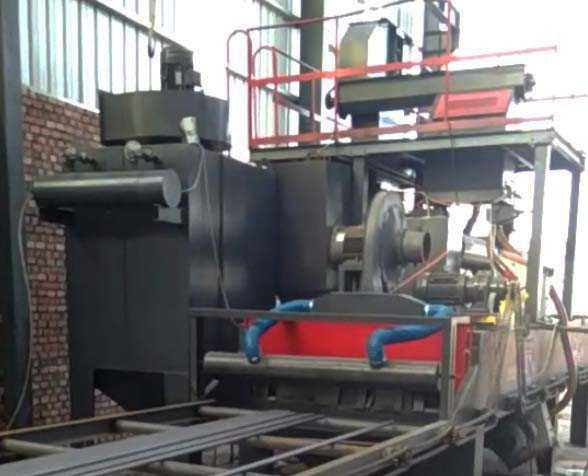

圓鋼拋丸機、棒材拋丸除銹清理機是青島華鑄公司生產的一種臥式拋丸機,采用輥道輸送方式將圓鋼、棒材、槽鋼、型材等金屬材料進行表面處理,經過拋丸機處理之后的圓鋼表面無污垢、銹層及氧化皮,表面呈現金屬原有的光澤,并產生均勻一致的粗糙度,更有利后續漆面的粘合力。
圓鋼拋丸機的特點:
1、圓鋼拋丸機主要用于圓鋼等棒材的表面除銹、去污垢雜質、除氧化皮等清理,并能消除內應力,增加漆面粘合力。

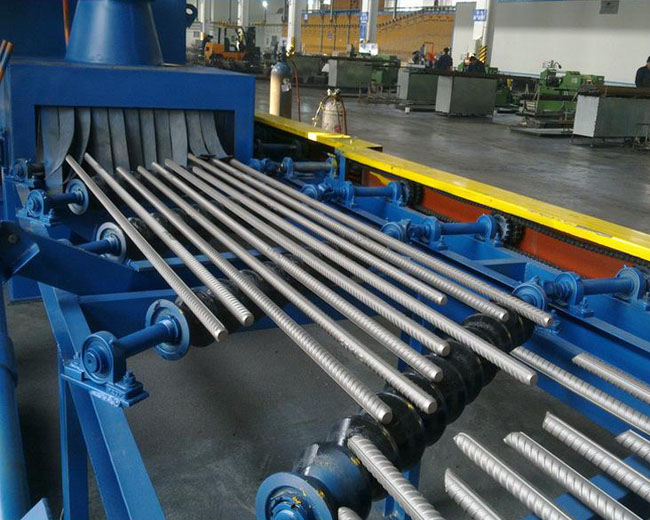

2、采用輥道輸送,單批次可清理多根圓鋼,一邊進料一邊出料,自動化程度高。
3、圓鋼在輥道上面行走前行,清理速度達到每分鐘好幾米,速度可根據自身清理效果的要求調節快慢。
4、設備配套除塵系統,空氣排放達到國家環保標準。
5、棒材拋丸除銹清理機設備的開口尺寸可根據用戶要求定制,開口越大一次性清理的棒材、圓鋼越多,當然,相應的價格也會貴很多。
以下是我公司為湖北客戶定制的圓鋼拋丸機參數:
項目 | 單位 | 數值 |
設備開口尺寸 | 寬度 | m | ≤1.2 |
高度 | mm | ≤300 |
室體及護板材料 | mm | 室體10mmQ235鋼板,護板16mm高錳合金鋼板 |
輥道輸送速度(變頻調速) | m/min | 0.5~3 |
流水線處理速度 | 型材 | m/min | 1-2 |
除銹質量等級 |
| Sa2.5級(GB8923-88或ISO8501-1,1988) |
總能量消耗 | 裝機功率 | kw | 約70 |
壓縮空氣耗量 | m3/min | 0.4 |
壓縮空氣壓力范圍 | MPa | 0.5~0.7 |
1 輥道輸送系統:
項目 | 單位 |
|
載荷 | 輥柱最大集中載荷 | t/m | 1.0 |
上、下料輥道 | 輸送速度 | m/min | 0.5~2 |
輥面高度 | mm | 200 |
輥面寬度 | mm | 1200 |
驅動電機功率 | kw | 5.5 |
鏈條規格 |
| 16A |
輥道長度 | m | 前后各8米 |
2 拋丸系統
項目 | 單位 |
|
拋丸室體 | 室體耐磨護板材質 |
| 高錳鋼耐磨護板 |
室體耐磨護板壽命 | 小時 | 5000 |
拋丸機 | 單臺拋丸量 | kg/min | 180 |
單臺功率 | kw | 7.5 |
數量 | 個 | 4 |
吹丸裝置 | 電機功率 | kw | 3 |
數量 | 個 | 1 |
磨料循環系統 | 回收螺旋 輸送機I | 輸丸量 | t/h | 30 |
功率 | kw | 1.5 |
回收螺旋 輸送機II | 輸丸量 | t/h | 30 |
功率 | kw | 1.5 |
分離量 | t/h | 30 |
儲丸箱 | 儲丸量 | t | 3 |
斗式提升機 | 提升量 | t/h | 60 |
提升速度 | m/min | 93.6 |
功率 | kw | 3 |
3 環保系統
項目 | 單位 |
|
粉塵處理 | 除塵風機型號 |
| 4-72-5A |
除塵風機功率 | kw | 7.5 |
除塵效率 |
| >99.5% |
除塵風量 | m3/h | 20000-25000 |
